直线运动系统
Thomson品种繁多的导轨和驱动系统适合恶劣环境以及高速、高精度应用场合，同时兼顾性能、寿命和成本。RediMount电机安装适配器套件现在是标准配置，使得电机的选型和安装过程更快更容易。
Movoparts直线单元
专为运输级应用（如包装、物料搬运和工厂自动化）设计的经济型直线单元。
MG-K（Movoparts）：滑动导向丝杠驱动直线单元
带经济轴承系统的滚珠丝杠驱动单元，适合运输级应用和/或温和的冲洗环境

MG/TG (Movopart/Rapidtrak) 直线运动单元



Thomson MG Movopart® (TG Rapidtrak®) 系列无杆驱动滑块通过滚珠丝杠驱动与跨于执行器上承受负载的鞍座实现导向直线运动。有两种类型产品可供选择：M（单螺母）和MD（双螺母）。此类滚珠导向单元具有高承载能力和小摩擦阻力，保证了运动的精度。

防尘带延伸装置 (Cover Band Stretcher) 延长了防尘带的寿命。防尘带能够保护丝杠和导轨不受污染，消除了磨损时调节张力的必要。
MG-B（Movoparts）：滑动导向皮带驱动直线单元
带经济轴承系统的皮带驱动单元，适用于长行程长度应用和/或高强度冲洗环境。

MG/TG (Movopart/Rapidtrak) 直线单元



Thomson 的 Movopart无杆驱动滑块推出双滑架选项。 该产品系列的导向滑块型设计，可以低摩擦为精确定位以中等速度移动轻负载。 自调节覆盖带张紧器延长了覆盖带寿命，保护皮带与导轨不受污染。

Thomson 的 Rapidtrak 系列直线无杆驱动滑块通过皮带驱动与跨于执行器上承受负载的鞍座实现导向直线运动。 自调节覆盖带张紧器延长了覆盖带寿命，保护皮带与导轨不受污染。 专为高速、长行程应用个设计，是工业应用或物料搬运应用的理想选择。

MF-K（Movoparts）：滚珠导向丝杠驱动直线单元
带方形导轨轴承系统的滚珠丝杠单元，专为高推力和力矩负荷的应用而设计。

MF/TF (Movopart/Rapidtrak) 直线运动单元



Thomson的Movopart® MF (TF Rapidtrak®)系列无杆驱动滑块通过滚珠丝杠驱动与跨于执行器上承受负载的鞍座实现导向直线运动。有两种类型产品可供选择：M（单螺母）和MD（双螺母）。此类滚珠导向单元具有精密定位所需的高承载能力和小摩擦阻力——能够产生更大的推力，更高的精度，更大的刚度和更长的行程。

防尘带延伸器 (Cover Band Stretcher) 延长了防尘带的使用寿命，从而保护丝杠和螺母不受污染，免除了部件磨损时调整张力的必要。
MF-B（Movoparts）：滚珠导向皮带驱动直线单元
带方形导轨轴承系统的皮带驱动单元，适用于同时要求刚性、长行程长度和/或高速的应用。

MF (Movopart)皮带单元，滚珠导向



Movopart®无杆驱动滑块推出双滑架选项。 该产品系列的滚珠导向型设计，可以低摩擦为精确定位提供中等精度、速度与推进性能。 自调节覆盖带张紧器延长了覆盖带寿命，保护皮带与导轨不受污染。

Thomson 的 Rapidtrak® 系列直线无杆驱动滑块通过皮带驱动与跨于执行器上承受负载的鞍座实现导向直线运动。专为高速、高加速、长行程应用设计。

覆盖带张紧器延长了覆盖带的寿命，保护丝杠与导轨不受污染，且在磨耗时无需调节张力。

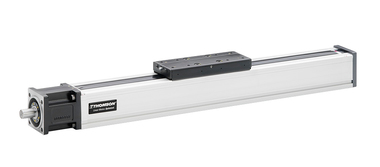

WH（SpeedLine）直线单元
导轮导向直线单元，设计用于吞吐量至关重要的高速物料搬运和包装应用。Thomson的WH皮带驱动导轮导向产品是专为要求高速度和高加速度，但需要中高负载平稳运动的动态应用而设计的。MLSH采用宽轴承结构，具有高力矩承载能力。WHZ适用于Z轴应用，可作为气动或电动气缸的高速替代产品。
WH（SpeedLine）直线单元



导轮导向直线单元，专为吞吐量至关重要的高速物料搬运和包装应用而设计。滚柱式导轮导向轴承以及皮带传动设计可实现极高的速度和加速度。

MLSH（FORCELine）皮带单元，导向滚轮

Thomson 的 FORCELine MLSH60Z 定位滑块设计配有快速SPEEDLine®导向系统。 通过获得专利的塑料覆盖带，这些单元可以任意方向安装。 该单元的电桥表面为相似的T槽设计，可方便地实现门架或笛卡尔系统X-Y装配。

WHZ（SPEEDLine）直线提升单元


Thomson 的 SPEEDLine® WHZ Z轴单元特别为垂直运动设计。 垂直安装减少了总负载重量，可获得短设行程、高动态运动。

WM（powerline）直线单元
滚珠导向直线单元，同时结合了高精度与刚度和硬度，适用于机床自动化和测试/测量等应用。WM系列为需要刚度、刚性和精度的应用提供丝杠驱动滚珠导向的运动。MLSM采用宽轴承结构，具有高力矩负载。WV单元类似于WM单元，但需搭配外部轴承导轨使用。WMZ单元是一种负载能力更高的WM轴承系统，但采用皮带驱动，速度更高。
WM（powerline）直线单元

Thomson的WM (POWERLine)定位滑块使用专利的丝杠支撑技术。此外，它还采用了专利的塑料覆盖带系统，使产品在脏乱环境中使用时内部系统部件能够得到妥善的保护，同时将摩擦降至尽可能低。

MLSM（FORCELine）直线运动单元

Thomson的MLSM60D/80D (FORCELine) 定位滑块包含专利的导轨与丝杠支撑系统。其导轨被分开布置，并与竖直方向成45°以降低滑块总的高度。使用了专利技术的塑料覆盖带后，定位滑块单元几乎不受安装方向限制。

MLSM（FORCELine）皮带单元，滚珠导向

FORCELine MLSM80Z 定位滑块设计配有快速 SPEEDLine® 导向系统。且配有获得专利的塑料覆盖带，可在任意方向安装。 该单元的电桥表面为相似的T槽设计，可方便地实现门架或笛卡尔系统X-Y装配。

WV（DYNALine）直线运动单元

Thomson的WV (DYNALine)定位滑块使用专利的丝杠支撑技术。此外，它还采用了专利的塑料覆盖带系统，使产品在脏乱环境中使用时内部系统部件能够得到妥善的保护。WV系列产品需要有外部导向系统，这是它与WM系列产品的区别。

WMZ（POWERLine）皮带单元，滚珠导向

POWERLine® WMZ 定位滑块结合了齿型皮带驱动的高动态性与专利丝杠支撑技术。 另外，其获得专利的塑料覆盖带系统可在脏乱环境中运行，使内部系统部件受到完全保护。

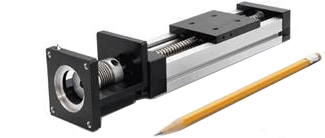

小型直线单元
小型直线单元，最适合医疗、实验室自动化、轻量级包装或物料搬运应用。Thomson小型直线单元有三个版本，都是测试和测量、医疗诊断和小型负载拾放应用的理想选择。Microstage（MS）单元采用滚珠导轨和高精度梯形丝杠，运动平稳准确。WM40（POWERLine）采用滚珠丝杠滚珠导向设计，具有大功率，并提供高占空比。WH40（SPEEDLine）是一种皮带驱动的滚珠导向单元，能够为苛刻的动态应用提供高速度。
WH40（SPEEDLine）皮带单元，滚珠导向


SPEEDLine® WH40定位滑块是一款微型直线驱动单元，为空间极其狭小、尺寸极其紧凑的应用而设计。 这些滑块摩擦系数低，易于适应较小的电机。 橡胶刷可防尘，延长了使用寿命。

WM40（POWERLine）直线运动单元


THOMSON的WM40 (POWERLine)定位滑块使用专利的丝杠支撑技术。此外，它还采用了专利的塑料覆盖带系统，使产品在脏乱环境中使用时内部系统部件能够得到妥善的保护。

MS（MicroStage）直线运动单元



Thomson的MicroStage MS超紧凑直线滑台是重量最轻的滚珠导向系统之一。该导向系统应用了Thomson的Super Ball Bushing®技术。

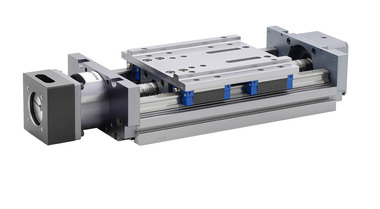

直线工作台
带双轨、4轴承结构的直线单元，专为大化力矩负载和/或精度而设计。Thomson的直线工作台是带双轨、四轴承结构的滚珠丝杠驱动单元，允许在大力矩负载下实现高精度。理想的应用包括机床自动化和测试设备。
2HB（AccuSlide）直线工作台

Thomson 2HB (AccuSlide)是一种基于Thomson连续支撑的使用方导轨道技术的ProfileRail系统的高性能滑台。该单元能够吸收超高扭矩负载冲击，在恶劣应用环境下能够提供优异性能且使用寿命较长。

2RB（SuperSlide）直线工作台


Thomso的2RB (SuperSlide) 定位滑块是一款连续及周期性支撑系统，兼具英制和公制标准单位的集成式丝杠组件。该滑块使用了Thomson的Round Rail圆轨技术，在中等刚度和硬度应用场合表现良好。

2DB（SuperSlide）直线运动单元


Thomson 2DB（SuperSlide）定位滑台是一个连续支撑系统，为承受中等及重型载荷的刚性应用而设计的。该滑台出厂前经过预校直和预装配，可以直接在基座上使用安装螺钉立即安装使用。双LinearRace®导轨支持安装标准NEMA电机的集成滚珠丝杠或梯形丝杠组件。

Thomson 直线运动系统优势

Thomson 优势


Thomson已有60多年直线运动系统生产经验。 我们知道选购直线运动系统/线性模组时的影响因素很多。

我们的直线运动系统驱动技术有两种设计类型： 滚珠丝杠或梯形丝杠，以及同步带系统。
• 丝杠驱动的直线运动系统设计用于对推力、刚度、精度有高要求的重型负载、中等速度的应用中。
• 当加速度即速度是第一考虑因素时，则选择皮带传动的直线运动系统。


我们的直线运动系统/线性模组导轨技术有三种独特的设计：高精度的滚珠导轨、坚固的棱形导轨及高速的导向滚轮导轨。
• 高精度的直线运动系统/线性模组滚珠导轨有两种类型。第一种负载能力优异、精度高且预期使用寿命更长。 第二种则基于商业设计风格，运行平稳安静，精度高。
• 独特的自调心棱形导轨采用棱形高分子衬套，可直接在阳极氧化铝型材表面上运行。 采用棱形导轨可以提供性价比高、平稳、可靠及无需维修的导向直线运动系统。
• 导向滚轮类型则完美地结合了刚性和动态性能。 滚轮导轨负载能力高，速度快，加速性能好。


Thomson的部件和技术几乎可以满足各种直线运动系统/线性模组的需求。 而且我们的直线运动系统/线性模组还可以提供额外特性，如污染的覆盖带、单滑架或双滑架（左/右侧移动）、集中式润滑以及单/多轴解决方案。 Thomson 直线运动系统/线性模组分类如下：
• 滚珠丝杠驱动-滚珠导向产品设计用于提供高推力、高精度和高刚度。
• 滚珠丝杠驱动-滑轨导向产品设计用于苛刻环境的低成本、高推力直线运动系统。
• 皮带驱动-滚珠导向产品设计用于动态应用中的平稳运行，可以提供高速度、大加速度、高负载能力，且使用寿命长。
• 皮带驱动-滑轨导向直线运动系统/线性模组设计用于对高速、大加速度、低维修及平稳运行有高要求的动态应用。
• 皮带驱动-滚轮导向直线运动系统/线性模组设计用于对高速、大加速度、平稳运行及中至高负载能力有高要求的动态应用中。



优势 - 直线滑台


丝杠驱动、滚珠导向的直线定位滑台/平台适用于高推力、精度和刚度要求的苛刻应用场合。


直线定位平台的市场应用包括工厂自动化、医疗、包装、机床、半导体、印刷、自动装配、航天航空和食品加工行业。Thomson提供大量直线滑床，从简易无驱动的 直线滑台 到带有电动机、驱动器、控制器和机电配件的定制多轴成套直线系统一应俱全。


Thomson开发了一款非常有用的在线选型工具——Linear MOTIONEERING系统，囊括了品种繁多的 直线滑台 产品。这一新思路有利于您优化机械设计、节省时间，并最终完善机器性能，缩短上市时间。这款工具简单易用，完全免费，详情请登录 http://www.linearmotioneering.com。


您只需五个简单的步骤即可输入直线滑台/平台的应用参数。系统通过一系列广泛的计算，例如直线轴承载荷/寿命、滚珠丝杠载荷/寿命以及滚珠丝杠临界速度等，对您的确切需求进行筛选过滤。随后根据您的应用要求精确定制多款直线滑台产品并呈现在您的眼前。


直线滑台/平台 附件和电机座的选择也很简单。输出结果包括 Thomson 和 IDC 品牌直线单元的交互式3D模型、价格、交货时间和订购信息。 直线滑台 产品系列有：2DB、2EB、2HB、2HE、2RB、2RE、MF、MG、MS、TF、TG、DS和URS。
